개요

공삭공 시공은 지하층이 있는 구조물의 기초 시공시 현장 상황에 따라 기초저면에서가 아닌 현재 지반에서 파일을 먼저 시공하여야 하는 경우에 발생하며, 기성 PHC 파일을 자유 낙하시켜서 시공하는 방법임

대한민국 특허등록 제 10-2131267호
대한민국 특허등록 제 10-2131267호

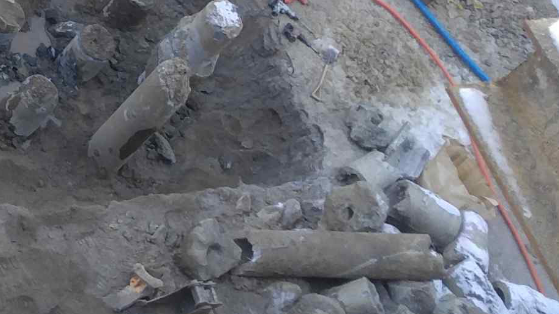

공삭공 시공 문제점
  • 파일의 균열발생, 선단 안착 불량, 경타시 두부 파손 등 치명적 불안전성 증가
  • PHC파일의 설계지지력 확보 어려움

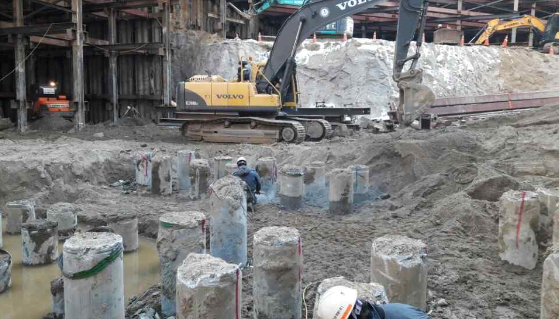

균형발생
균형발생
두부파손
두부파손
특징

공삭공 시공 문제점 완벽하게 해결

안정성
  • PHC 파일의 균열 등 파손이 발생하지 않음.
  • 품질 확보 용이로 선단지지력 확보 우수
시공성
  • 파일 낙하시 발생하는 소음 및 비산먼지 발생 최소화
  • 인양너그의 간편한 탈부착으로 공사기간 단축
경제성
  • PHC 파일 중파시 보강파일 시공에 따른 공사기간 및 공사비 증가를 방지
  • 인양판 회수시 경제성 매우 우수
인양판과 인양고리로 구성됨
인양판과 인양고리로 구성됨

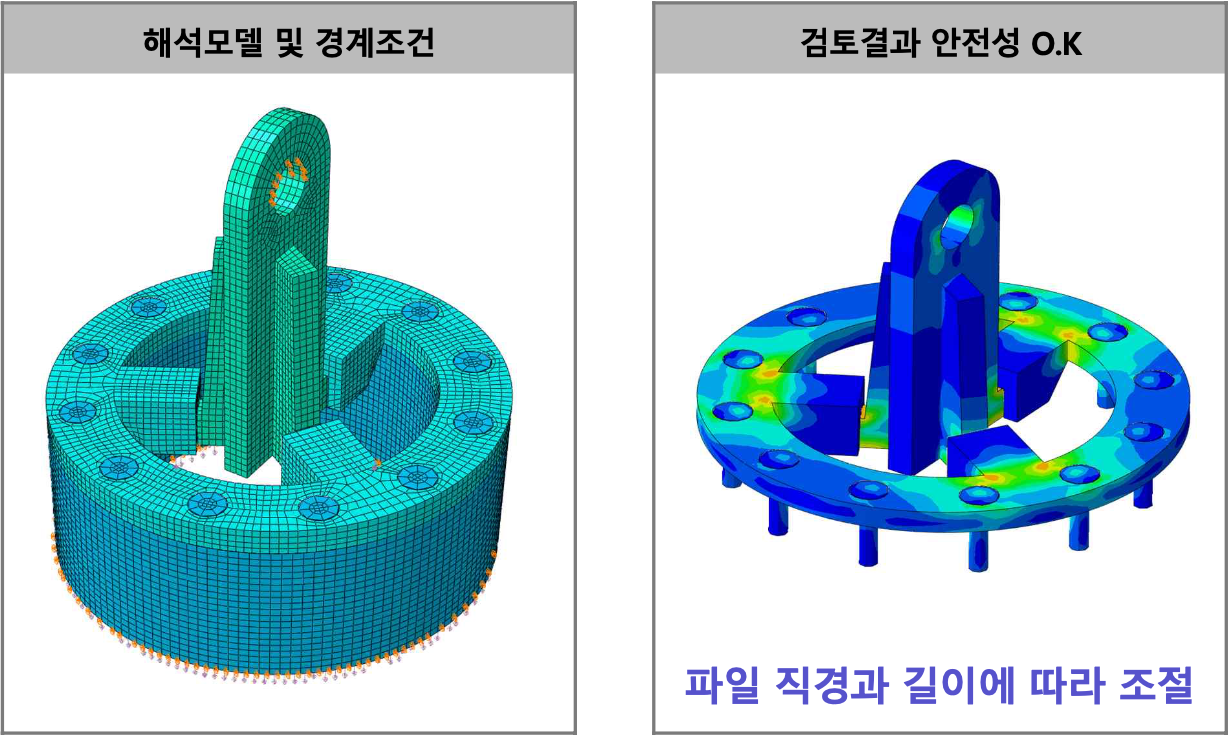

안정성 검토

PHC 파일 직경 500~1,200mm 모두 적용 가능

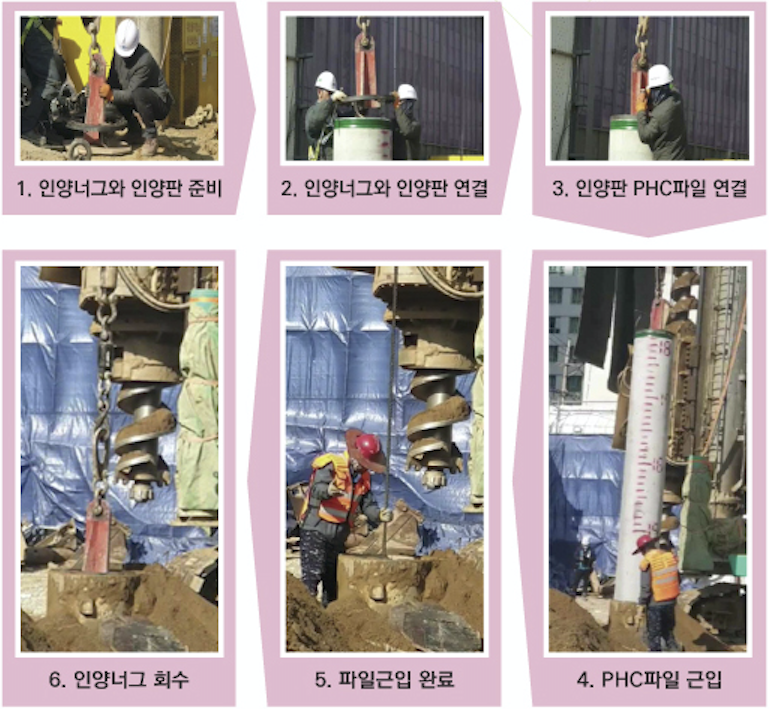

시공 순서도

기술현황

특허및인증서
