개요

기성 PHC말뚝의 선단부에 관형태의 관입구를 볼트로 체결하는 방식임. 말뚝의 경타 관입성을 증가시키고 굴착공 저면의 슬라임과 이완영역 관통 및 원지반 지지층까지 관입되도록 하여 선단지지력 증가. 말뚝 시공 본수 감소. 공사비 절감과 공기 단축이 가능함.

대한민국 특허등록
제 30-0824235호
제 30-0824236호
제 30-0824237호
대한민국 특허등록
제 30-0824235호
제 30-0824236호
제 30-0824237호
제품모델링
특징
제품의 성능
  • 선단 지지력을 획기적으로 증대

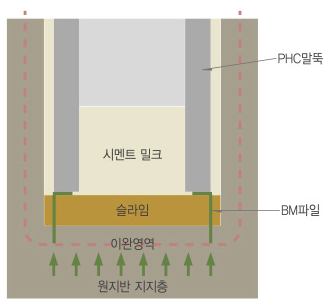

  • 굴착공 저면의 슬라임과 이완영역을 관통. 원지반 지지층까지 관입
  • 강관 내부의 관내토가 구속 효과로 인해 강도가 매우 높아짐
시공성
  • 경관 관입성 증가
  • 말뚝 수량 감소에 따른 공기 단축
  • 볼트 체결로 보상구 부착 간편화
경제성
  • 향타시 말뚝 금입 깊이 절감 → 말뚝 재료비 절감
  • 선단 지지력 증가 → 말뚝 수량 감소
  • 말뚝 본 수: 25~40% 감소 → 말뚝기초 공사비 감소
  • 폐자재 감소등에 의한 환경성 향상

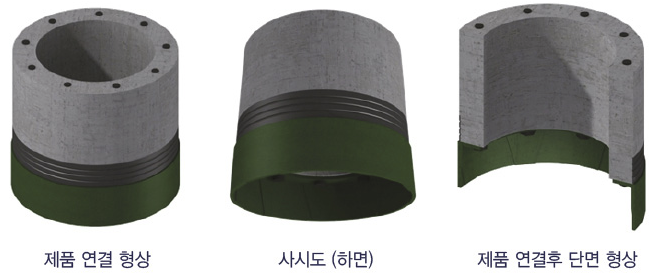

형상

체결볼트 규격 : M20. 3/4". 7/8" / PCD : ⌀420, ⌀430 호환 사용 가능

체결방법

말뚝 선단에 보강구를 체결볼트로 간편하게 체결

제품인증 및 품질

특허등록번호: 제30-0824235호, 제30-0824236호, 제30-0824237호

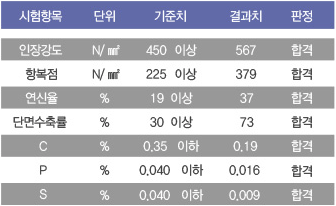

주강품질 시험기준 통과(SPS-KFCS-D4101-5004 탄소강 주강품-SC450 일반구조용)

기술현황

특허및인증서
